CTS-PK型 智能泡沫高度控制器

一.概述

      本控制器是专门针对发酵等行业而设计生产的仪表,由于使用了自行设计的特殊芯片,它既能感知生产过程中泡沫的过量产生,又能按需要自动投放适量的消泡剂,一旦由于各种原因未能有效消除泡沫,还可以在某一设定高度发出超高报警信号,从而有效地防止了逃液,确保安全生产,大大地减轻了现场操作工的劳动强度。特别适用于医药、食品、生化、污水处理、抗生素等生产过程中对泡沫高度的控制,是发酵罐的忠实守护神。

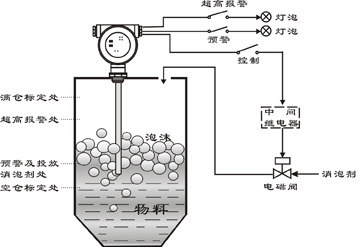

二.控制器外型、系统连接及控制流程

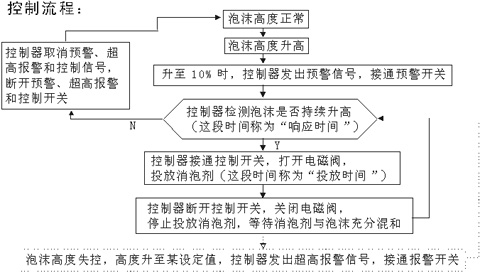

     当泡沫高度上升至淹埋控制器部份探极(约10 %)时,控制器首先发出一个预警开关信号,表示泡沫升高,准备投放消泡剂,当预警状态维持若干秒钟(此称响应时间,可选),确认泡沫的持续存在后,控制器再发出一个控制开关信号,指挥打开电磁阀,投放消泡剂;为节省消泡剂,投放若干秒后(此称投放时间,可选),控制开关断开,关闭电磁阀,停止投放;待消泡剂与泡沫充分混合,如泡沫仍未下降,则再投放,然后再停止......反复进行,直至泡沫高度下降到离开探极预警处为止。所以消泡剂的投放是间歇进行的,即投放一段时间,然后停一段“响应时间”,泡沫高度不降时再投。用户可通过选用不同的“响应时间”和“投放时间”达到最佳消泡效果。如果因为某种原因(例如消泡剂管道堵塞),未能及时消泡以至泡沫失控升高,则当泡沫升至某设定高度时,控制器发出超高报警信号,以便人工干预。



三.主要技术指标

●工作电源:AC220V±10% 50HZ 或 DC24V ,用户可选
●功耗:<5W
●仪表工作环境温度:-40~45℃
●安装方式R1.5
●响应时间(即投放间隔时间):2、4、8、16、32、64、128 秒可选
●投放时间:1、2、4、8、16、32、64 秒可选
●探级工作(介质) 温度:-40~200℃
●介质压力: 压力型: ≤3Mpa(其余型号为常压)
●控制输出:一组继电器常开触头(继电器触点容量为 AC250V,0.3A;DC28V,0.5A;电阻负载。)
●预警输出:一组继电器常开触头(继电器触点容量为 AC250V,0.3A;DC28V,0.5A;电阻负载。)
●超高报警输出:一组继电器常开触头

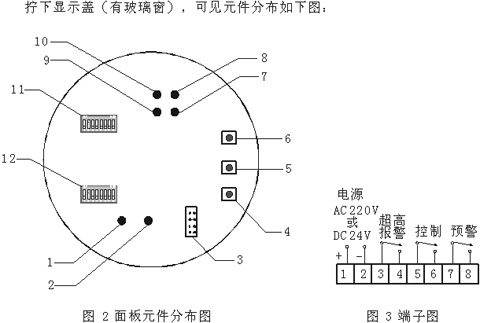

四.端子图和显示板元件分布及其功能

1.DP--电源指示灯
2.DK--控制信号灯,亮时表示已接通控制继电器开关,投放消泡剂
3--超高报警点选择器,可选在泡沫总高度的 60%、70%、80% 或 90%,出厂时置于 80% 处,需改变时,可拔下黑色短路器,改插在旁边合适的地方即可
4.MO--清除键(与满仓键或空仓键配合使用)
5.ML--空仓键
6.MH--满仓键
7.DL--空仓标定指示灯,未进行标定时闪亮,已完成标定后长亮
8.DH--满仓标定指示灯,未进行标定时闪亮,已完成标定后长亮
9.BL--预警信号灯(当泡沫升至总高度的 10% 时,本灯亮,预告可能需要投放消泡剂,并输出继电器开关信号)
10.BH--超高报警灯(当泡沫高度失控,到达设定高度时,此灯亮并输出报警继电器开关信号)
11--响应时间选择器。这是一个七位开关,每次只能把其中一位向上拨向“ON”,把第一位向上拨向“ON”选2 秒,第二位选 4 秒,第三位选 8 秒......第七位选128秒,出厂时置于 4 秒。
12--投放时间选择器。这是是一个七位开关,每次只能把其中一位向上拨向“ON”,把第一位向上拨向“ON”选1秒,第二位选 2 秒,第三位选 4 秒......第七位选 6 4秒,出厂时置于 8 秒。

附:DH、DL 灯同时闪亮或其中之一尚在闪亮,表示控制器处于非运行状态,两灯同
时长亮表示控制器处于运行状态。

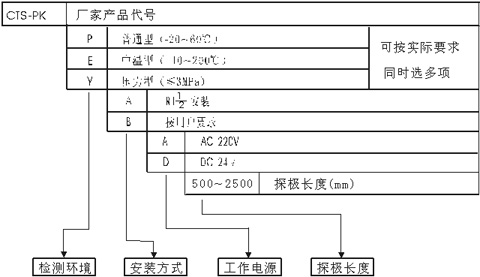

五.型号含义

六、选型举例

例1:使用要求:介质常温、常压;R1.5 安装;电源 AC220V;探极长 1.5 米。
对应型号:CTS-PK-P-A-A-1500
例2:使用要求:介质温度≤150℃;介质压力:2MPa;R1.5 安装,电源 DC24V;探极长 2 米。
对应型号:CTS-PK-YE-A-D-2000

七、选型注意事项

1.本控制器的探极长度可根据现场需要选在 500~2500mm 之间,具体为没有泡沫时料面以上稍高一点到罐顶的距离。
2.我公司提供选型咨询服务;特殊情况可按用户要求供货。

八、检验方法

1.把控制器放桌上,拧下前后盖,接上电源。
2.按下“空仓键”至“空仓标定指示灯”由闪亮变长亮。
3.用手握住探极不放,按下“满仓键”至“满仓标定指示灯”由闪亮变长亮。
4.此时“预警指示灯”、“控制指示灯”和“超高报警灯”全亮,放开握住探极的手,上述三只灯全熄灭,表示控制器工作正常。
5. 同时按下“清除键”和“空仓键”至“空仓标定指示灯”由长亮变闪亮;再同时按下“清除键”和“满仓键”至“满仓标定指示灯”由长亮变闪亮,清除原标定的数据,即可断电到现场安装使用。

九、投运方法

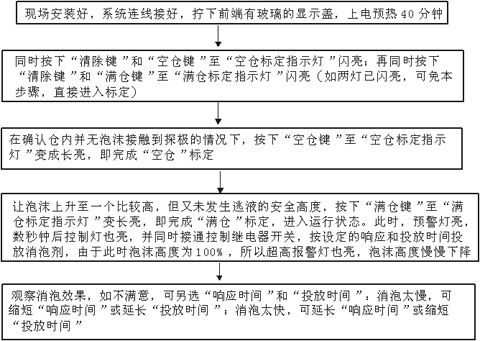

本控制器必须进行“空仓”和“满仓”两点标定后才能正常运行,过程如下:

附标定清除法:如果进行了不满意的标定,想清除,可同时按下“清除键”和“空仓键”至“空仓标定指示灯”闪亮,清除原空仓标定数据;同时按下“清除键”和“满仓键”至“满仓标定指示灯”闪亮,清除原满仓标定数据。

十、使用注意事项

1.控制器外壳地线标志处要可靠连接地网。
2.建议控制器内继电器触头不要直接带大电流负载,尤其感性或容性负载。带大电流负载应通过中间 继电器,并在负载两端并接浪涌吸收元件。
3.控制器从一个发酵罐换到另一个发酵罐使用,需按第十项所述方法重新投运。
