| CTS-LD型雷达物位计
一.概述
CTS-LD60系列智能雷达物位计用于对液体、浆料或颗粒料的物位进行非接触式连续测量，且不受被测介质物理特性变化影响，即使是温度、压力变化大，有惰性气体及挥发性气体存在的场合也能适用。采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。两线制技术，高精度，是差压仪表、磁致伸缩、磁翻板仪表的优良替代产品。
CTS-LD40系列导波雷达物位计用于连续测量液体、固体料位。测量不受温度、液体密度、液体表面的泡沫、固体物料的疏松程度、加料时的粉尘等因素的影响。同轴式的探极测量完全不受罐体及安装短管的内部结构的影响；棒式探极和缆式探极可更换。采用HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过手技编程器实现现场标定操作。两线制技术，高精度，是差压仪表、磁致伸缩、磁翻板仪表的优良替代产品。
二.产品简介
1.CTS-LD60系列雷达式物位计共有CTS-LD61、CTS-LD62、CTS-LD63、CTS-LD64四种类别，简介如下：
CTS-LD60系列智能雷达物位仪表
|
|
|
|
|
类别 |
CTS-LD61 |
CTS-LD62 |
CTS-LD63 |
CTS-LD64 |
应用 |
过程条件简单，腐蚀性的液体、浆料、固体比如：
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐 |
存储或过程容器腐蚀性的液体、浆料、固体比如：水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐 |
适应各种存储容器或过程计量环境，液体、浆料、固体比如：原油、轻油储罐原煤、粉煤仓位挥发性液体储罐焦碳料位浆料储罐固体颗粒
|
过程容器大量程的液体、浆料、固体比如：原油、轻油储罐原煤、粉煤仓位挥发性液体储罐焦碳料位浆料储罐固体颗粒 |
测量范围 |
20米 |
20米 |
30米 |
45米 |
过程温度 |
-40-130℃ |
-40-170℃ |
-40-350℃ |
-40-300℃ |
过程压力 |
-1.0-40bar |
-1.0-40bar |
-1.0-60bar |
-1.0-60bar |
精度 |
±3mm |
±3mm |
±1mm |
±2-5mm |
信号输出 |
4-20mA/HART |
4-20mA/HART |
4-20mA/HART |
4-20mA/HART |
过程连接 |
螺纹 |
法兰 |
法兰 |
法兰 |
防爆/防护等级 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
天线材质 |
PVDF/PTFE |
PVDF/PTFE |
316L不锈钢/C22哈氏合金 |
316L不锈钢/C22哈氏合金 |
频率范围 |
8.4GHZ |
8.4GHZ |
10.2GHZ |
10.2GHZ |
波束角 |
24° |
24° |
18°(DN150法兰)14°(DN200法兰)10°(DN250法兰) |
18°(DN150法兰)14°(DN200法兰)10°(DN250法兰) |
2.CTS-LD40系列雷达式物位计共有CTS-LD41、CTS-LD42、CTS-LD43三种类别，简介如下：
CTS-LD40系列导波雷达物位仪表 |
|
|
|
类别 |
CTS-LD41 |
CTS-LD42 |
CTS-LD43 |
| 应用 |
液体、固体颗粒 |
液体、固体颗粒 |
液体、固体颗粒 |
测量范围 |
35米 |
6米 |
6米 |
过程温度 |
-40-250℃ |
-40-250℃ |
-40-350℃ |
过程压力 |
-1.0-40bar |
-1.0-60bar |
-1.0-40bar |
精度 |
±3mm |
±1mm |
±1mm |
信号输出 |
4-20mA/HART |
4-20mA/HART |
4-20mA/HART |
过程连接 |
螺纹、法兰 |
螺纹、法兰 |
螺纹、法兰 |
防爆/防护等级 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
频率范围 |
100MHZ-1.8GHZ |
100MHZ-1.8GHZ |
100MHZ-1.8GHZ |
二.主要技术指标
1.CTS-LD60系列:
◆ 电源：24VDC(±10%)，波纹电压：1Vpp
◆ 耗电量：max：22.5mA
◆ 两线制接线（供电和信号输出共用一根两芯导线）
◆ 电缆入口：2个M20×1.5（电缆直径5-9mm）
◆ 重复性 ：±3mm
◆ 分辨率 ：1mm
◆ 采样 ：回波采样54次/s
◆ 响应速度：>0.3s(根据具体使用情况而定)
2、CTS-LD40系列：
◆ 电源：24VDC(±10%),纹波电压：1Vpp
耗电量：max 22.5mA
◆ 两线制:仪表供电和信号输出共用一根两芯导线
◆ 电缆入口：2个M20×1.5(电缆直径5-9mm)
◆ 重复性：±3mm 分辨率：1mm
◆ 采样：回波采样54 次/s 响应速度：>0.2S（根据具体使用情况而定）
三、外形尺寸

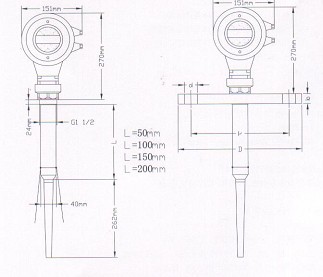

1.CTS-LD61 、CTS-LD62尺寸

mm |
D |
b |
k |
d |
DN50 |
165 |
16 |
125 |
4×￠18 |
DN80 |
200 |
16 |
160 |
8×￠18 |
DN100 |
220 |
16 |
180 |
8×￠18 |
DN150 |
285 |
18 |
240 |
8×￠22 |

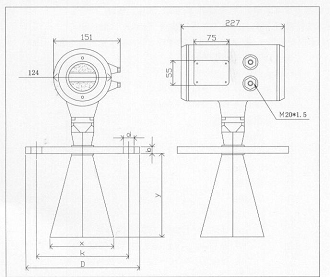

2.CTS-LD63 、CTS-LD64尺寸
mm |
D |
b |
k |
d |
X |
Y |
DN50 |
165 |
16 |
125 |
4×￠18 |
- |
- |
DN80 |
200 |
16 |
160 |
8×￠18 |
75 |
68 |
DN100 |
220 |
16 |
180 |
8×￠18 |
96 |
105 |
DN150 |
285 |
18 |
240 |
8×￠22 |
146 |
185 |
DN200 |
340 |
18 |
295 |
12×￠22 |
190 |
268 |
DN250 |
405 |
18 |
355 |
12×￠26 |
240 |
360 |

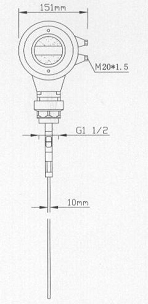

3.CTS-LD41 、CTS-LD42 、CTS-LD43尺寸
mm |
D |
b |
k |
d |
DN40 |
150 |
16 |
110 |
4×￠18 |
DN50 |
165 |
16 |
125 |
4×￠18 |
DN80 |
200 |
20 |
160 |
8×￠18 |
DN100 |
220 |
16 |
180 |
8×￠18 |
DN150 |
285 |
18 |
240 |
8×￠22 |
4.手持编程器尺寸
四、订货须知
订货时用户应提供下列数据：
● 订货单位名称
● 贮罐类型、编号
● 安装方式
● 被测介质名称
● 介质粘附性
● 被测介质介电常数 比重（旁通波导管）
● 最高工作压力
● 介质温度
● 罐底到安装法兰下平面高度
● 旁通管下进液口到安装法兰下平面高度
● 旁通管总高度
● 最大量程
● 连接法兰规格
● 贮罐剖面图
● 联系人、联系电话
|
