CTS-DLO型 射频电容式油水界面变送器

一.概述

       这是当今第一台功能强大而操作简易的电容式油水界面变送器,由于使用了自行设计的特殊芯片和独特的动态求和算法,第一次实现了射频电容式界面自识别;第一次实现了射频电容式界面高度简易转换;从而实现了界面信号的实用变送远传,充分体现了我公司与时俱进的创新精神与能力!它把界面高度转换成对应的 4~20mA (十级)变送信号,供远传处理或组成系统,适用于介电常数小于3.5的各种油类(例如原油、重油等)与水之间的界面高度测控。特别适用于石油、石化、食品等行业。

二.主要技术指标

◆ 工作电源:AC220V±10% 或 DC24V
◆ 功耗: < 3W
◆ 响应延时:< 2~3秒
◆ 工作环境温度: -20~45℃
◆ 探极工作(介质)温度: 普通型: -20~60℃
                                  中温型: -40~100℃
◆ 介质压力: 压力型≤3MPa(其余型号为常压)
◆ 输出方式: 4~20mA变送信号(十级)
◆ 负载能力: 600欧姆
◆ 检测范围: 11000p
◆ 传感器防护等级:IP65
◆ 精度:±10%F.S


三、探极形式及外形

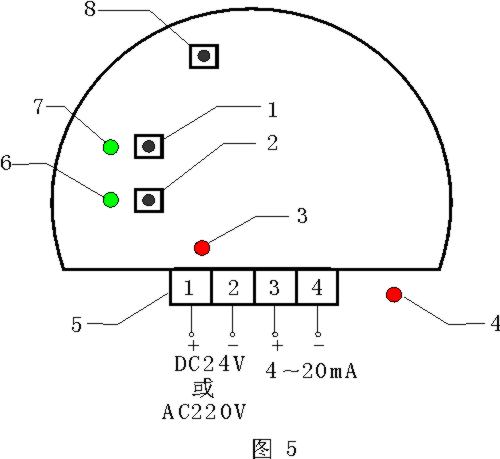

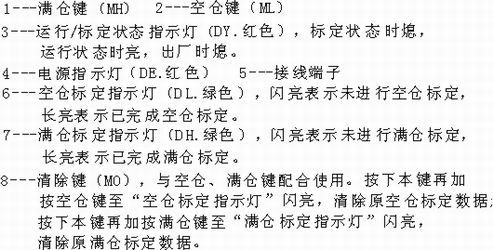

四、端子图和元件分布及其功能

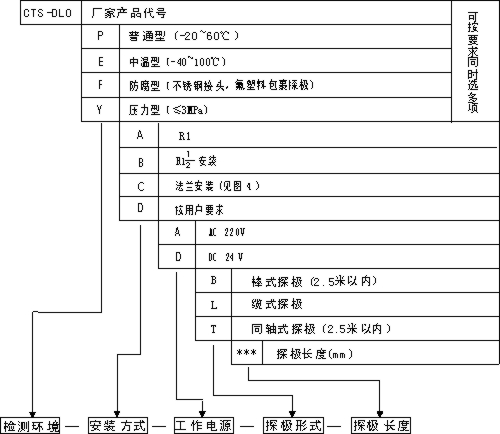

五、型号含义



六、选型举例

    例1:使用要求:介质常温、常压;R1 安装;电源AC220V;棒式探极,长1米。
            对应型号:CTS-DLO-P-B-A-B-1000
    例2:使用要求:介质温度≤90℃;介质压力≤3MPa;防腐蚀;法兰安装;电源 DC24V;探极长5米。
            对应型号:CTS-DLO-EYF-C-D-L-5000



七、选型注意事项

  1. 本界面变送器探极长度可根据现场需要选择,应稍短于料仓高度;小于2.5米时应选用棒式
            探极,超过此长度应选用缆式探极。
      2. 非金属料仓需加辅助探极,或选用同轴探极。
      3. 我公司提供选型咨询服务;特殊情况可按用户要求供货。

八、投运方法

    本界面变送器必须用水(不能用油水混和物)作物料,进行空仓和满仓两次标定以后才能正常运行,可先标定空仓,再标定满仓,也可先标定满仓,再标定空仓,过程如下:

附标定清除法:如果进行了不满意的标定,想清除,可按下“清除+空仓”键至“空仓标定指示灯”
闪亮,清除原空仓标定数据;按下“清除+满仓”键至“满仓标定指示灯”闪亮,
清除原满仓标定数据。

九、 使用技巧及注意事项

        1. 本界面变送器应在仓顶安装,探极垂直伸进仓内,外壳地线标志处要可靠连接地网。
        2. 界面变送器从一个料仓换到另一个料仓使用,需按第八项所述方法重新投运。

十、 检验方法

     1. 把界面变送器放在桌上,在端子3、4 处接上毫安表,上电预热10分钟。
      2. 按下“清除+空仓”键至“空仓标定指示灯”闪亮;再按下“清除+满仓”键至“满仓标定
           指示灯”闪亮。
      3. 按下“空仓键”至“空仓标定指示灯”变长亮,
      4. 用手握住探极不放,同时按下“满仓键”至“满仓标定指示灯”变长亮。此时输出电流约为
           20mA 。放开握住探极的手,电流约4mA。——界面变送器功能正常。
      5. 按下“清除+空仓”键至“空仓标定指示灯”闪亮;再按下“清除+满仓”键至“满仓标定
           指示灯”闪亮,清除原标定数据。断电,准备到现场使用。
