| CTS-DLB型网络式物位变送器
【概述】
CTS-DLB
型物位变送器是我厂 CTS-DL 型物位计的变型产品。该产品由变送器和标定器组成。标定器在变送器完成标定后可以不用，也可以人工调看（巡检）所有变送器的实时测量值。由于二次仪表与传感器采用了一体化结构并能够直接输出
4~20mA 标准信号，使其结构更简单、成本更低、更适合于与计算机组成信号采集系统。
【主要技术指标】
◆ 工作电源：AC220V±10% 或 DC24V
◆ 功耗：<3W
◆ 仪表工作环境温度：-20~45℃
◆ 探极工作（介质）温度：普通型： -20~60℃
中温型： -40~200℃
高温型： -40~800℃
◆ 介质压力： 压力型： ≤3MPa（其余型号为常压）
◆ 防护等级：IP65
◆ 输出方式：4~20mA变送信号
◆ 负载能力：≤600欧姆
◆ 检测范围：≤3000p
◆ 精度： ±0.5% F.S

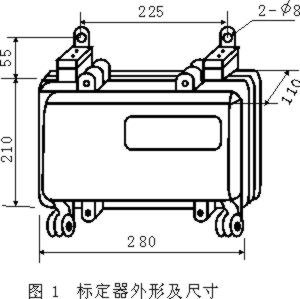

◆ 标定器外形：见图1
【选型举例】
例1：使用要求：介质常温、常压；R1.5 安装；电源AC220V；棒式探极，长1米。
对应型号：CTS-DLB-P-B-A-B-1000
例2：使用要求：介质温度≤150℃；介质压力≤3MPa；防腐蚀；电源 DC24V；探极长15米，测固体物料。
对应型号：CTS-DLB-EYF-C-D-W-1500
【选型注意事项】
1. 本物位变送器探极长度可根据现场需要选择，应稍短于料仓高度；小于2.5米时应选用棒式探极，超过此长度应选用缆式探极，测量固体物料并且探极长度超过3-5米时应选用重型缆式探极，液体物料可用轻型缆式探极。
2. 固体物料并且是非金属料仓或物料介电常数≤1.8时需加辅助探极；液体物料并且是非金属料仓或料槽和其它非规则料仓应选用同轴探极。
3. 高温型检测的物料须不导电。
4. 我厂提供选型咨询服务；特殊情况可按用户要求供货。
【使用技巧及注意事项】
1. 本物位变送器应在仓顶安装，探极垂直伸进仓内，外壳地线标志处要可靠连接地网。
2. 物位变送器从一个料仓换到另一个料仓使用，需按第八项所述方法重新投运。
|
