CTS-DLA型 数字显示通用物位计

【概述】

       这是当今第一台功能强大而操作简易的射频电容式连续测量物位计。由于使用了自行设计的特殊系列芯片,第一次实现了物位信号的脉冲式变换;第一次实现了物位信号的自修正处理;从而实现了物位测量的强功能与易操作的完美结合,充分体现了我公司与时俱进的创新精神和能力。它由传感器和二次仪表两部份组成。传感器放在料仓顶,探极垂直伸进料仓内,二次仪表放在其他合适的地方。传感器把物位的变化转变成与之对应的电脉冲信号,远传给二次仪表处理,再用数字显示物位高度,并有高/低限报警和 4~20mA 变送输出,适用于液体/固体物料作物位高度测量、报警、控制和远传显示或组成系统。



【主要技术指标

◆ 工作电源:AC220V±10% 或 DC24V 用户可选用其中一种
◆ 功耗: 5W
◆ 量程范围和显示方式:四位数码管显示
     量程≤1.999 米时,显示为X.XXX 米,分辨率1mm
      2米≤量程≤19.99 米时,显示为XX.XX 米,分辨率1cm
◆ 测量精度:≤±1% F·S
◆ 传感器防护等级:IP65
◆ 仪表工作环境温度: -40~45℃
◆ 探极工作(介质)温度: 普通型: -20~60℃
中温型: -40~200℃
高温型: -40~800℃
◆ 介质压力: 压力型≤3MPa(其余型号为常压)
◆ 传感器与二次仪表的连线及距离:距离 <200m,用直径1.5mm以上的导线
(最好是双绞线) 连接,每条导线电阻应小于3欧姆
◆ 检测范围: ≤11000p
◆ 报警输出方式:两组继电器常开、常闭触点,对应高、低两点输出,分别可选物位的 90%、80%、70% 和 30%、20%、10% ,出厂时置于80%和20%处。(触点容量AC250V,0.3A;DC28V,0.5A;电阻负载)
◆ 变送输出:4~20mA
◆ 二次仪表外型尺寸: 48(宽)× 96(高)×112(深)
◆ 二次仪表开孔尺寸: 43+1(宽)× 91+1(高)




【二次仪表面板及外形图



S:物位数字显示 BH :高位报警灯 BL :低位报警灯 DP :电源指示灯
DY:运行/非运行指示灯。运行状态亮,非运行状态熄
DH :满仓标定指示灯,闪亮表示未进行满仓标定,长亮表示已完成满仓标定。DL:空仓标定指示灯,闪亮表示未进行空仓标定,长亮表示已完成空仓标定。
MH :满仓键 ML :空仓键 MO :清除键,与空仓键、满仓键配合使用。
W :物位显示调整器。把小螺丝刀伸进孔内,左右旋转,可把数字物位显示调 节到当前值。



【端子图及系统连接】

【传感器的探极形式及外形

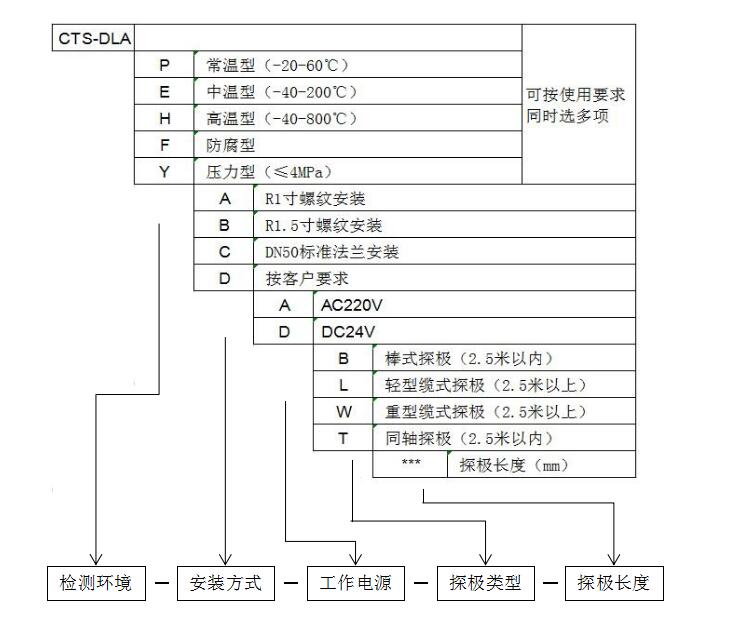

【型号含义】





【投运方法

    本物位计必须进行空仓和满仓两次标定以后才能正常运行,可先标定空仓,再标定满仓,也可先标定满仓,再标定空仓,过程如下:


      附标定清除法:如果进行了不满意的标定,想清除,可按下“清除+空仓”键至“空仓标定指示灯”闪亮,清除原空仓标定数据;按下“清除+满仓”键至“满仓标定指示灯”闪亮,清除原满仓标定数据。
