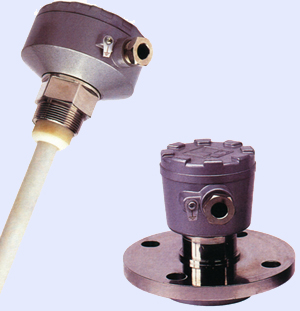

CTS-DFP型 电容数码标定物位开关

【概述】

    这是“当今第一台”能测量并显示现场实时电容量的电容式物位开关,由于使用了自行设计的特殊芯片及线性化处理,第一次实现了电容物位开关现场环境电容量的实时显示,第一次直观地以限定电容增量的方式设置开关动作点,是对我公司原“数码标定电容式物位开关”的本质改造,充分体现了我公司与时俱进的创新精神和能力。
    本物位开关广泛适用于固体、液体和高粘附的物料作物位高度控制或上、下限报警。



【应用范围】

     本物位开关广泛适用于固体、液体和高粘附的物料作物位高度控制或上、下限报警。


【工作原理

如图所示,该物位开关可分别安装在料仓顶部或仓壁侧面的位置上,对料位进行上、下限位控制(或报警)。由于被测物料的介电常数与空气不同,所以仓内物位发生变化时会引起探极对仓壁间的电容量发生变化,当该电容量大于用户的设定值时,物位开关内的继电器动作,输出一个开关量达到控制(或报警)的目的。

产品特点】

1.免于维护
全密封一体化安装结构,全部采用数字集成电路,无任何可动机械部件。一经安装标定,无需维护。
2.低温漂
采用射频振荡器和数字电路,与现有产品比较,消除了环境温度对仪表运行的影响,换季节无需调校。
3.现场适应性强
可在高温、高压、大粉尘、高粘度的场合中对固体及液体物料进行检测。
4.一次性标定
由于采用了“电容数码标定技术”使得用户可以在空仓的状态下一次完成标定。


【主要技术指标】

·工作电源:AC220V±10% 或 DC24V 可选 ·功耗:≤3W
·显示方式:四位数码管显示实时电容量 XXXX ·检测范围:<999.9pf
·传感器防护等级:IP65
·仪表工作环境温度: -25~40℃ 湿度≤90%
·探极工作(介质)温度: 普通型:-20~60℃;中温型:-40~200℃;高温型:-40~800℃
·介质压力: 压力型≤4MPa(其余型号为常压)
·输出信号:一组继电器常开/常闭触点输出(触点容量 AC220V,2A;DC28V,2A;电阻负载)



【接线端子板元件分布】

投运及标定方法

1.本物位开关必须在现场进行“标定”,才能正常使用。这里所说的“标定”,就是设定物位开关的动作点(灵敏度),具体操作是首先读出“空仓电容量”,这里所说的“空仓电容
量”是物位开关在现场安装好并上电预热后,但物料尚未接触到物位开关探极时所显示的
数值。然后选一个“电容增加量”,再按下边公式计算出“动作电容量”:

动作电容量 = 空仓电容量 + 电容增加量
其中“电容增加量”可选在28-80 之间
常用值是:30-60
较优值是:34-50
通用值是:38 (选这个数一定能用好!)
(此数值小,灵敏度高---即物料埋没探极较浅继电器就吸合,但易受干扰而误吸合;数值大,灵敏度低---即物料要埋没探极较深继电器才吸合,抗干扰能力大,但过大会造成继电器不吸合。一般介电常数较小的物料,例如塑料粒、探极长度又短时,可选小值;反之可选大值,以求运行稳定。)再把“动作电容量”设定器的四位拨码盘数字拨成“动作电容量”就完成了。

例1:“空仓电容量”显示为:0720,选“电容增加量”为通用值:38
则:动作电容量 = 0720+38=0758

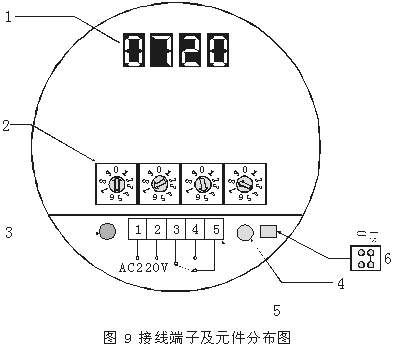

用小螺丝刀把四位拨码盘拨成 0758 即可。(如图 9)

例2:“空仓电容量”显示为:1758,选“电容增加量”为通用值:38
则:动作电容量 = 1758+38=1796
用小螺丝刀把四位拨码盘拨成 1796 即可。

当然,“电容变化量”可不选通用值 38 而选在 28-80 之间的其他数值,结果是动作点(灵敏度)会随之变化,建议先选 38,使用有经验后再按需要稍作调整。

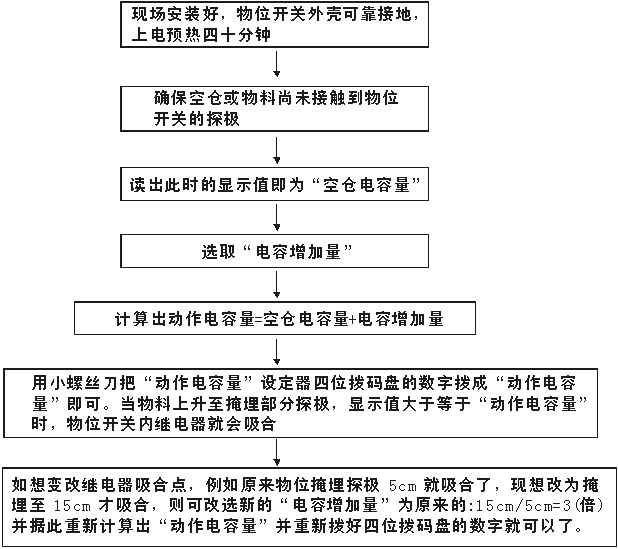

具体标定投运过程如下:
2.标定原理
本物位开关能直接显示料仓内实时环境电容量,而物料上升至掩埋探极时,电容量会随物位的上升而增加的。在读出“空仓电容量”后,再加上一个“电容增加量”成为“动作电容量”,就等于设定了一个电容量增加的“阀值”,只要因物位升高而引起的电容量增加至等于或超过这个“阀值”时,物位开关内的继电器就会吸合。

3.延时设定
当物料掩埋探极,继电器吸合时可能发生抖动,本开关是通过设定适当的动作延时来消除抖动的。出厂时,延时设定器上的短路器插在右侧 1 秒处;拔下短路器,改插在左测,就可以取消延时作用了。

【探极种类及安装方式】

    该限位开关的各种探极形式均为全绝缘、全密封结构,可用于导电和非导电及高粘度物料的检测。对于高粘度的物料,由于粘在探极上的物料产生的电容量远小于物料埋没探极时产生的电容量,所以不会产生误动作。

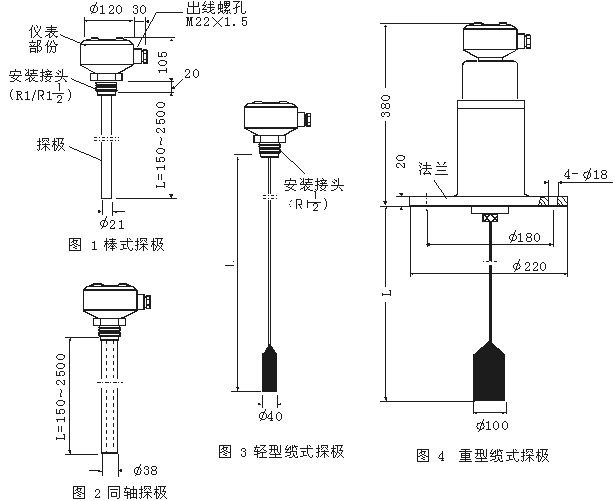

1.棒式探极
如上图1示为棒式探极限位开关,它适用于粉末状,颗粒状固态物料和液体料仓的检测。棒式探极为R1.5"管螺纹或螺纹法兰安装,可根据现场情况采取顶装或侧装。
2.缆式探极
如上图2示为缆式探极限位开关,它适用于粉末状,颗粒状固态物料和液体料仓的长距离探测及仓壁不便开孔的场合。缆式探极为法兰安装 ,只能采取顶装,用户也可自定法兰尺寸,订货时说明。
3.同轴探极
如上图3示为同轴探极,它适用于非金属仓壁的液体物料。同轴探极为R1.5"管螺纹安装或螺纹法兰安装,安装方法同棒式探极,应注意使壳体接通大地。
4.平面探极

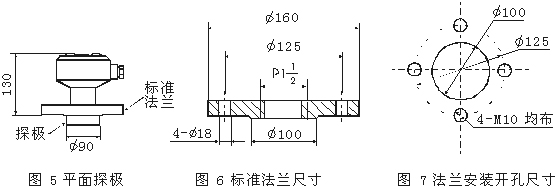

如上图4示为平面探极,它适用于冲击较强的块状物料。平面探极为法兰安装 ,只能采取侧装。



【型号编制及说明】
