CTS-DFK型 全自动射频电容式物位限位开关

【概述】

    这是当今第一台全自动,免调试的射频电容式物位开关!由于使用了自行设计的特殊芯片,第一次实现了电容式物位开关对环境的自识别;第一次实现了电容式物位开关运行参数的自标定;第一次实现了电容式物位开关的"回差"式动作,从而实现了人们长期以来梦寐追求的"傻瓜"式操作--按键一下完成投运,充分体现了高品质与易操作的完美结合!
    它适用于液态和固态物料作物位上/下限报警或控制;尤其适用于其他电容式物位开关无法正常使用的高粘附物料。


【主要技术指标】

工作电源:AC220V±10% 50--60HZ 或 DC24V
功耗:<3W
工作灵敏度:3--6p(即当探极从未被物料掩埋
    到部份被掩埋所引起的环境电容增加量
    ≥3--6p时,继电器吸合。)
回差:1--3p (即料(液)面上升引至继电器     吸合后,当料(液)面下降时,继电器并不立刻释放,要降至从吸合处起,环境电容减少约1-3p距离时,继电器才释放,有效地避免了继电器在临界处频繁吸、放。)
动作延时:2-3秒
仪表工作环境温度:-25--45℃
探极工作(介质)温度: 普通型: -20--60℃
                      中温型: -40--200℃
                      高温型: -40--800℃
介质压力: 压力型: ≤3MPa(其余型号为常压)
防护等级:IP65
输出方式:继电器触点,一组常开常闭触头。
(触点容量AC250V,0.3A;DC28V,0.5A;电阻负载)

说明:探极沿水平方向安装,则“回差”作用不明显。



【外型尺寸】



【端子板元件分布及其功能】


    1---接线端子
    2---继电器吸合指示灯。绿色,亮表示吸合。
    3---运行/非运行转换键(有防尘盖),短按一下,由"非运行" 状态转变为"运行"状态(投入运行);再短按一下由"运行"状态转变为"非运行"状态(退出运行)。每短按本键一下,物位开关会在运行/非运行两种状态之间相互转换一次,您现在就可以试点击上图的按键。实际按键时的手感跟这里一样,按的时间不能长于半秒。为叙述方便,下文称 "3键"。 要按动此键,需先揭下防尘盖,完成操作后盖上。
    4---运行/非运行指示灯。红色,闪亮表示"非运行"状态,长亮表示"运行"状态。

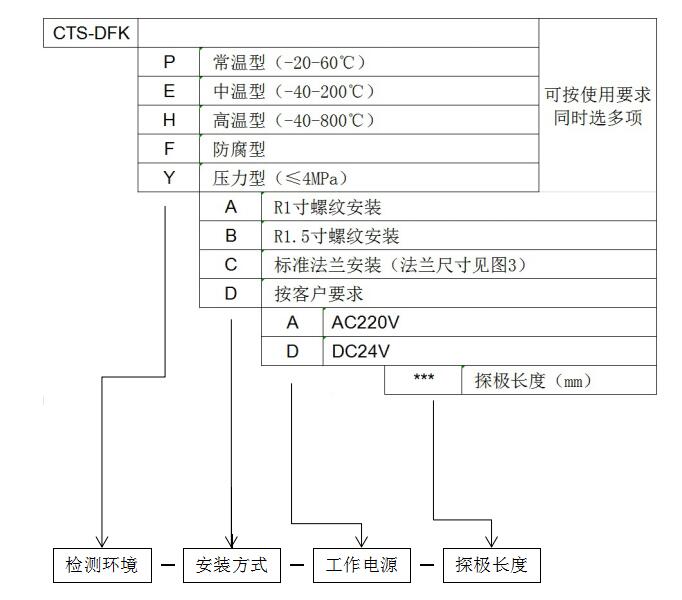

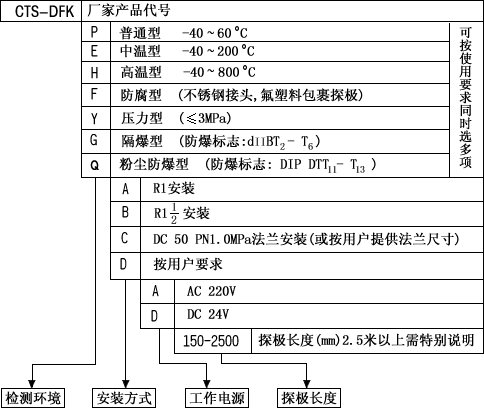

【CTS-DFK型号编制及说明】

选型举例

   例1:使用要求:介质常温、常压;R1 安装;电源AC220V;探极长1米。
    对应型号:CTS-DFK-P-A-A-1000
   例2:使用要求:介质温度≤150℃;介质压力≤3MPa;隔爆;法兰安装;DC24V;探极长800mm。
    对应型号:CTS-DFK-EYG-C-D-800

【选型注意事项

    1. 本物位开关的探极长度可根据现场需要选在150-2500mm之间,为棒式探极,超过此长度可用缆式探极。
    2. 用于检测塑料等介电常数<3的物料时,探极长度不宜短于500mm。非金属料仓或物料介电常数≤1.8时需加辅助探极。
    3. 高温型检测的物料须不导电;用于液态物料,特别是作下限报警时,应选压力型。
    4. 我公司提供选型咨询服务;特殊情况可按用户要求供货。

【使用技巧及注意事项】

    1. 外壳地线标志处要可靠连接地网。
    2. 某些生产各式料仓的厂家,目前料仓所配套的电容式物位开关出厂时不能预调好,需到现场 调试,极不方便。可改用本物位开关,出厂前安在料仓上,通电30分钟后按上述第八项 方法投运,然后断电,则设备运到现场后,上电便可自动投入运行,不必再调试。
    3. 首次使用便有较多物料粘附在探极上的使用方法:先让探极浸涂一层物料,然后安装,再按上述第八项"投运方法"进行投运操作。
    4. 用了一段时间后,探极上粘附的物料越积越厚,引至误动作,可在空仓情况下短按"3键"一下,退出"运行"状态,数秒钟后再短按"3键" 一下,进入"运行"状态,即能排除故障。 其它任何误动作都可按此法处理。
    5. 建议物位开关内继电器触头不要直接带大电流负载,尤其感性或容性负载。带大电流负载应通过中间继电器,并在负载两端并接浪涌吸收元件。
    6. 物位开关从一个料仓换到另一个料仓使用,需按第八项所述方法重新投运。

【防爆型产品的安装使用注意事项】

  • 本产品经国家级仪器仪表防爆安全监督检验站(NEPSI)认可,隔爆型防爆标志为:dⅡBT2-T6;
  • 粉尘防爆标志:DIP DTT11-T13,可用于相应爆炸性危险场所
  1.订购防爆型产品注意事项
  • 弄清危险场所易燃易爆介质的成分、场所区域划分;按照B3836.1-38规定,查出防爆级别及温度组别。
  • 应选择防爆等级比易燃易爆介质等级及温度组别高或相同的产品
  2.安装时的注意事项
  • 防爆型物位开关安装时必须严格按照"中华人民共和国爆炸危险场所电器安全规程"的规定进行。
  • 安装时严格核对Ex字样及铭牌上的内容。安装时确保物位开关良好接地。
  • 物位开关盖安装后必须严格检查,旋紧装好防拆装置。现场严禁带电开盖检修。
  • 物位开关与排线管之间用软性管连接。
