一、CTS-DFD型四点输出物位开关可以做成两个点或三个点报警输出吗?
      ——可以。CTS-DFD虽然是四点输出的,但我公司可根据客户需要做成三点或两点输出的,用户订货时说明即可。两点输出时低位报警可选0%、10%......50%,高位报警可选60%、70%......100%;三点输出时低位报警可选0%、10%、20%,中位报警可选30%......80%;高位报警或选80%、90%、100%,也可协商其他报警输出点。


二、如何用CTS-DFD型四点输出物位开关组成自动/手动进料系统(含异常超限报警)?
      ——以控制油箱油位为例,具体如下:

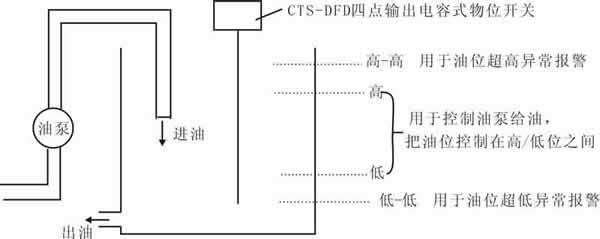

图一:功能图

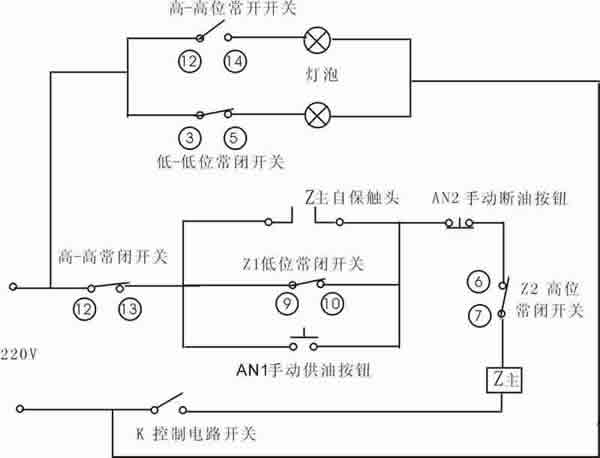

图二:电路图

图中⑨的意思是物位开关第 9 号端子,Z主是油泵主控继电器;灯泡功率小于50W。当标定时打开 K,标定好后把 K 闭合。
上图中如果不用手动功能,可以(1)不用AN1 (2)短路AN2
